Krajnji efektor za prijenos pločice
Semixlabov krajnji efektor za prijenos keramičkih pločica od aluminijevog oksida pruža neusporedivu mehaničku stabilnost, čistoću i otpornost na koroziju za modernu automatizaciju poluvodičkih pločica. Kombinacijom obrade aluminijevog oksida visoke čistoće, precizne strojne obrade i izvrsnosti površinske obrade, Semixlab podržava globalne tvornice pločica u postizanju većeg prinosa, nižih stopa nedostataka i duljeg vremena rada opreme. Veselimo se vašim konzultacijama u bilo koje vrijeme.
Opis
Ⅰ. Materijalne i fizičke prednosti
Semixlabov krajnji efektor za prijenos pločica izrađen je od visokočiste aluminijeve (Al₂O₃) keramike, konstruirane kako bi pružila iznimnu mehaničku i toplinsku stabilnost u naprednim okruženjima za obradu poluvodiča.
Ova precizna komponenta dizajnirana je za visoku čistoću, strukturnu krutost i dugotrajnu otpornost na plazmu i korozivne plinove, što je čini preferiranim izborom za rukovanje pločicama u CVD, PECVD, opremi za jetkanje, oksidaciju i epitaksiju.
Ključne prednosti materijala:
● Čistoća ≥ 99.5%: Osigurava nultu kontaminaciju metalnim ionima, održavajući integritet površine pločice.
● Visoka tvrdoća (Mohs ~9): Iznimna otpornost na abraziju pri ponovljenom kontaktu s pločicom.
● Toplinska stabilnost do 1000 °C: Idealno za operacije prijenosa vrućih pločica.
● Izvrsna električna izolacija: Volumenski otpor >10¹⁴ Ω·cm sprječava oštećenja uzrokovana elektrostatičkim pražnjenjem.
● Ultra glatka površinska obrada (Ra ≤ 0.02 μm): Minimizira ogrebotine na pločici i stvaranje čestica.
● Jaka kemijska i plazma otpornost: Otporan na izloženost HF, Cl₂, CF₄ i O₂ plazmi.
U usporedbi s alternativama kvarcnog ili ugljičnog kompozita, aluminijeva keramika nudi vrhunsku krutost, čistoću i dugotrajnost pod ponovljenim termičkim i vakuumskim cikličkim uvjetima.
Ⅱ. Uobičajeni procesni izazovi i inženjerska rješenja
| Izazov | Izazvati | Semixlab inženjerska rješenja |
| Generacija čestica | hrapavost površine ili mikropukotine od ponovljenog rukovanja | Poliranje do zrcala (Ra ≤ 0.02 μm) i precizno zakošavanje; redovito ultrazvučno čišćenje |
| Klizanje pločice | Neravnomjerno površinsko trenje ili loša raspodjela vakuuma | Optimizirana geometrija utora i mikroteksturni premaz za poboljšano prianjanje pločice |
| Nakupljanje statičkog naboja | Nedovoljna disipacija naboja u vakuumu | Upotreba poluvodičkog kompozita Al₂O₃-TiO₂ za poboljšanje oslobađanja naboja |
| Plazma erozija ili kemijski napad | Neprekidna izloženost korozivnim plinovima | Upotreba gusto sinteriranog Al₂O₃ (>99.8%) s premazima SiC ili Y₂O₃ za zaštitu površine |
| Oštećenje od toplinskog udara | Brzi temperaturni prijelazi između procesnih zona | Dizajn od sitnozrnatog aluminijevog oksida s niskim CTE-om i protokolima predgrijavanja za smanjenje naprezanja |
Aplikacije
Uloge i primjene u poluvodičkim procesima

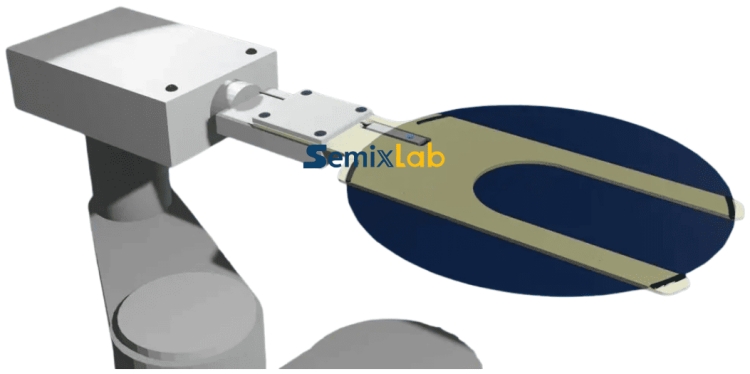

Semixlabov krajnji efektor za prijenos pločica služi kao ključno sučelje između robotskih sustava za rukovanje i osjetljivih silicijskih pločica, osiguravajući precizan, stabilan i transport bez kontaminacije između procesnih komora.
Glavni scenariji primjene:
1. Utovar i istovar pločica
Korišteni u LPCVD, PECVD i oksidacijskim pećima, krajnji efektori od aluminijevog oksida održavaju poravnanje pločice i eliminiraju mikrovibracije tijekom umetanja i vađenja iz procesnih komora.
2. Robotski sustavi za rukovanje
Integrirani u automatizirane module za prijenos pločica, ovi efektori pružaju ponovljivu točnost pozicioniranja, što je ključno za visokopropusne i precizne tvornice pločica.
3. Rukovanje procesima na visokim temperaturama
Zahvaljujući izvrsnoj toplinskoj stabilnosti, efektor aluminijevog oksida podržava prijenos pločice nakon taloženja, nakon visokotemperaturnih procesa poput epitaksijalnog rasta i žarenja.
4. Integracija plazme i komore za jetkanje
Otporan na reaktivne plinove i eroziju plazmom, efektor od aluminijevog oksida osigurava dugotrajne performanse u plazma jetkačima i sustavima za čišćenje.
5. Okruženja za kontrolu kontaminacije
Njegova ultra čista površina i kemijska inertnost čine ga prikladnim za kritične procesne čvorove (<10 nm), gdje čak i tragovi kontaminacije utječu na prinos uređaja.
Konkurentska prednost
Prednosti keramičkog krajnjeg efektora Semixlab
● Preciznost: Dimenzionalna kontrola na ISO razini i submikronska ravnost za stabilan kontakt pločice.
● Čistoća: materijali 100% kompatibilni s čistim sobama s rigoroznim ispitivanjem ispuštanja plinova i kontaminacije.
● Prilagodba: Dostupno u više geometrija (zahvat ruba, tip vakuuma, tip vilice) kako bi odgovaralo različitim robotskim sustavima.
● Pouzdanost: Dokazana učinkovitost tijekom cijelog vijeka trajanja u tvornicama poluvodiča s velikom proizvodnjom diljem svijeta.
Inženjeri tvrtke Semixlab kontinuirano usavršavaju tehnologije obrade i premazivanja keramike kako bi osigurali dimenzijsku preciznost, minimalno stvaranje čestica i produljeni vijek trajanja svakog efektora. Iskreno se radujemo što ćemo vam pružiti profesionalne i prilagođene proizvode i tehnička rješenja.
